7707N-3W - Warsztatowe stanowisko do sprawdzania Kluczy dynamometrycznych w zakresie 25-1100Nm, 96521082

Elektroniczny przyrząd kontrolny do kluczy dynamometrycznych

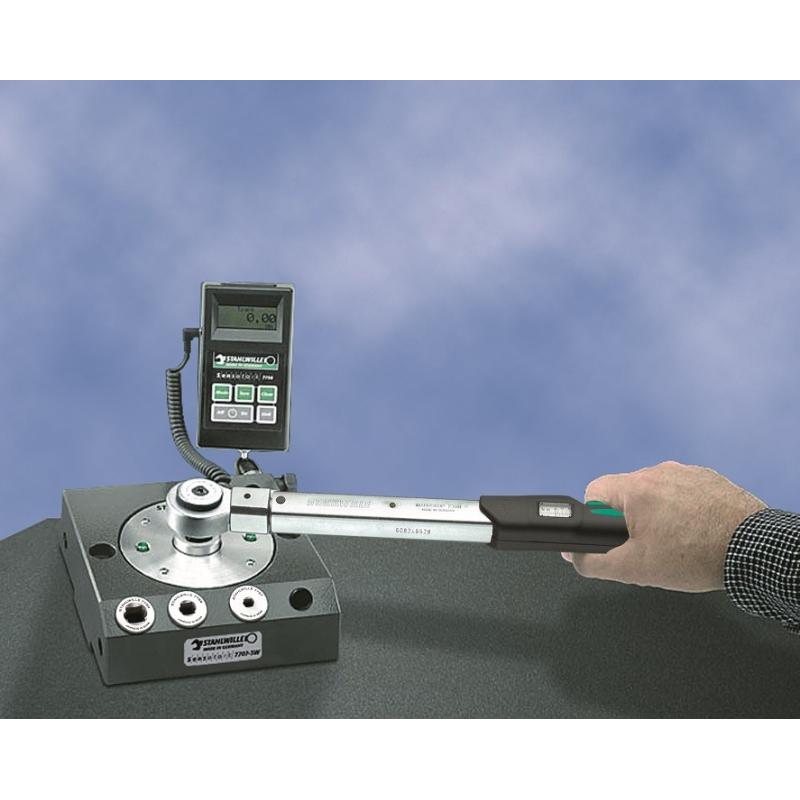

Warsztatowy przyrząd kontrolny o niewielkich rozmiarach i szerokim zakresie zastosowania dzięki wymiennym przetwornikom pomiarowym. Wysoki stopień dokładności dzięki znaczącemu zredukowaniu efektu „bocznych sił” zastosowanej płaskiej konstrukcji przyrządu oraz przetwarzaniu pomiarów do postaci cyfrowej bezpośrednio w przetworniku (patrz strona 201). Duża pewność pomiaru dzięki wyświetlaniu rzeczywiście osiągniętej siły zadziałania mechanizmu wyzwalającego klucza dynamometrycznego.

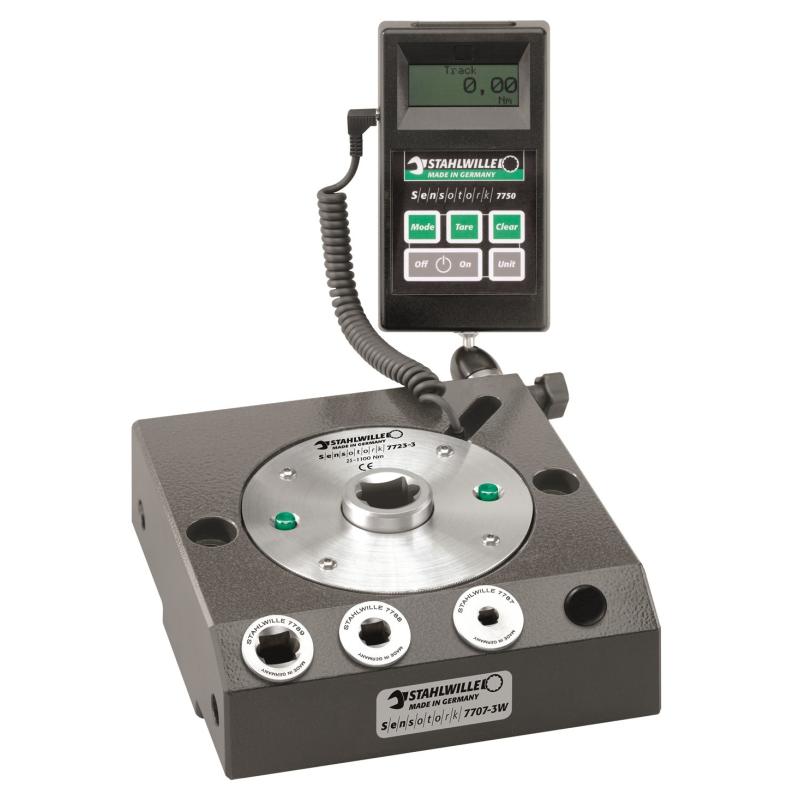

Elektroniczny przyrząd kontrolny do kluczy dynamometrycznych składa się z:
• przetwornika pomiarowego, opatentowane
• uchwytu wyświetlacza
• elektronicznego wyświetlacza (wzór zastrzeżony)
• podstawki wyświetlacza (z kablem 1,5 m)
• kabla spiralnego
• prostownika (110 V–230 V z wymiennymi adapterami V), możliwe bezpośrednie podłączenie sieci 12 V
• złączek przejściowych (W modelach: Nr 7707-2W, Nr 7707-2-1W, Nr 7707-2-2W, Nr 7707-3W)
• korpusu do mocowania przyrządu do stołu warsztatowego lub ściany w pozycji poziomej lub pionowej

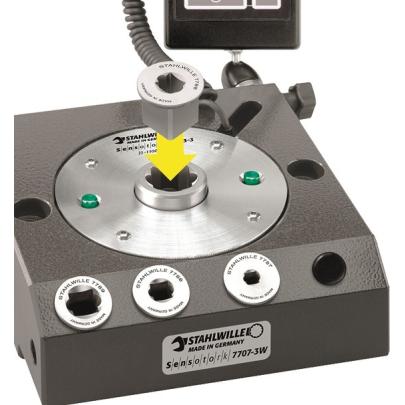

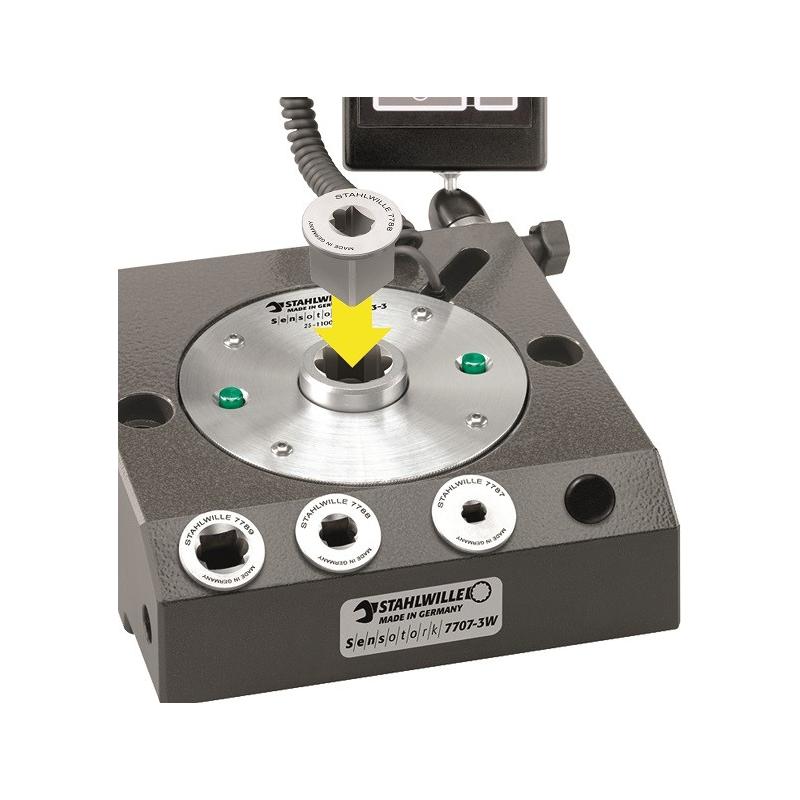

Praca w kierunku zgodnym i przeciwnym do ruchu wskazówek zegara. Jednostki pomiaru: N m, ft.Ib., in.Ib. Szybkie i pewne mocowanie przetworników pomiarowych na zasadzie systemu QuickRelease. Znaczące zredukowanie efektu bocznych sił dzięki płaskiej konstrukcji przetworników. Automatyczne wykrywanie przetworników. Łatwe i dostosowane do potrzeb użytkowanie przyrządu dzięki przystosowaniu do montażu w pozycji poziomej i pionowej a elektronicznego wyświetlacza w dowolnej odległości w zależności od potrzeb i pola widzenia. Udogodnienie to ma szczególne znaczenie przy serwisowaniu kluczy dynamometrycznych o znacznych długościach, a więc w górnych zakresach pomiarowych przyrządu (2–100 % maks. wartości). Oprogramowanie Nr 7759-4, zawierające także kabel typu USB i „jack” (patrz strona 202), umożliwia transferowanie odczytów do PC dla dokumentowania pomiarów i generowanie certyfikatów kalibracji zgodnie z DIN EN 6789:2003 (dodatkowe zasilanie nie jest wymagane, wystarczającym jest zasilanie z oprogramowania PC). Możliwość legalizowania przetworników pomiarowych, każdego indywidualnie, bez konieczności angażowania całego przyrządu. Uniwersalne warunki pracy (w temperaturach -20 °C do +60 °C). Wg normy DIN 51309: 2005, klasa 2 i DKD-R 3-8: 2003. Dostawa w stabilnej walizce z tworzywa.
